Dongguan, Čína – Společnost JinYi Mould oznamuje úspěšné dodání formy BYD pro víko přístrojové desky. Tato forma pro uložení do palubní desky je nejnovějším přírůstkem do naší řady forem pro automobilové interiéry a je navržena tak, aby splňovala přísné požadavky společnosti BYD na viditelné, často dotýkané části interiéru. Projekt forem BYD demonstruje, jak analýza Moldflow dokáže eliminovat vady výplní a dosáhnout rozměrové přesnosti očekávané od formy pro automobilové interiéry.
Pozadí projektu: Forma BYD pro aplikaci úložného prostoru na palubní desce
Společnost BYD potřebovala formu na víko přístrojové desky, která by umožnila vyrobit velký úložný kryt montovaný na palubní desku. Jakožto prominentní forma pro automobilový interiér musela součástka zachovat bezchybnou povrchovou úpravu a zároveň integrovat několik zacvakávacích spojů a podříznutí. Forma pro úložný prostor na palubní desku musela také odolat opakovaným cyklům otevírání/zavírání bez ztráty hmatové kvality. Tato forma BYD byla navržena se čtyřmi přesnými posuvníky a zvedacími mechanismy, které byly všechny ověřeny během fáze analýzy Moldflow. Žádná jiná forma pro automobilový interiér v této třídě neumožňovala odchylky v toleranci montáže.
Analýza toku formy: Eliminace rizika u formy víka přístrojové desky
Před zahájením řezání oceli provedl náš technický tým komplexní analýzu Moldflow geometrie formy na víko přístrojové desky. Analýza Moldflow simulovala postup čela taveniny tenkostěnnými profily, předpověděla polohy svarových linií a namapovala posun deformace v celém dílu. Na základě výsledků analýzy Moldflow byla poloha vtoku posunuta o 8 mm a průměry chladicích kanálů byly upraveny ve třech zónách obvodu. Tato optimalizace řízená analýzou Moldflow zkrátila předpokládanou dobu cyklu o 12 % ve srovnání s původním návrhem a zároveň prakticky eliminovala stopy po propadech. U této formy BYD se výstup analýzy Moldflow stal hlavní referencí pro rozvržení chlazení a sekvenci vyhazování. Každá forma pro automobilový interiér, kterou nyní dodáváme, se řídí stejným protokolem analýzy Moldflow pro uzamčení procesních parametrů před obráběním.
Přesná výroba forem pro interiér automobilu

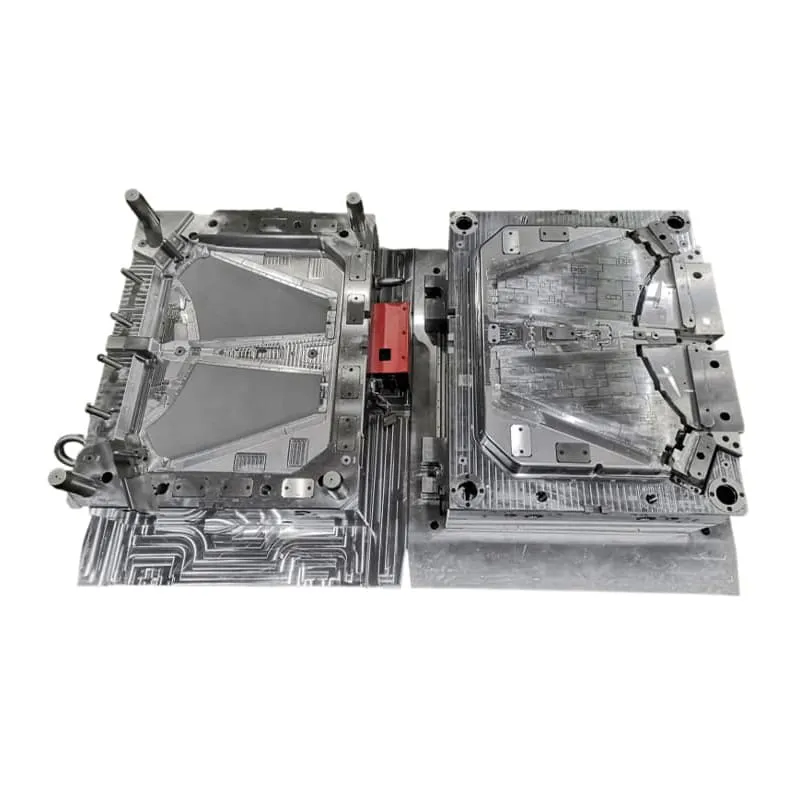

Forma BYD byla obráběna na vysokorychlostním 5osém CNC a drátovém EDM zařízení s přesností polohování 0,005 mm. Aby byly splněny požadavky na povrch prémiové formy pro automobilové interiéry, byla dutina a jádro na viditelné straně ošetřeny texturou VDI/MT 24 a na utěsněných plochách zrcadlově leštěny (SPI A-1). Forma pro uložení víka přístrojové desky je optimalizována pro vstřikovací lis 320T, což se plně hodí do našeho strojního parku 80T–1600T s 18 jednotkami. Tato forma na víko přístrojové desky integruje vyvážený konformní chladicí okruh a stupňovitý vyhazovací systém, který uvolňuje podřezané prvky bez stop po odporu, což zaručuje stabilní hromadnou výrobu formy pro uložení víka přístrojové desky. Není vyžadována žádná sekundární úprava, což je přímá výhoda dřívější analýzy Moldflow a sladění návrhu nástrojů pro tuto formu pro automobilové interiéry.
Validace: ±0,03 mm na formě BYD
Rozměrová kontrola byla nedílnou součástí. Forma na víko přístrojové desky prošla strukturovaným zkušebním procesem T0–T3. V každé fázi byly vzorky měřeny na můstkovém 3D souřadnicovém měřicím stroji s objemovou přesností 1,9 μm. Inspekční data potvrdila, že forma BYD konzistentně udržovala kritické montážní prvky v rozmezí ±0,03 mm. Funkční testování spojilo vyrobené komponenty formy pro uložení palubní desky se skutečnými rámy palubní desky; síla uchycení zacvaknutím překročila 45 N a obvodová mezera zůstala pod 0,2 mm. Takové ověření na základě dat je nyní standardem pro každou formu pro interiér automobilu, kterou dodáváme, zejména pro formu BYD, která vyžaduje úplnou dokumentaci sledovatelnosti.
Dodávka forem na skladování palubních desek na klíč
Společnost JinYi Mold dodala formu pro víko přístrojové desky jako kompletní balíček na klíč. Součástí dokumentace byla zpráva o analýze Moldflow s korelačními daty simulace a skutečného stavu, zkušební protokoly T0 až T3, záznamy o kontrolách 100 % kritických rozměrů pomocí 3D SMS, certifikace materiálů a plán údržby. Společnost BYD byla schopna převést formu pro uložení přístrojové desky přímo do hromadné výroby bez dalších úprav.
Jak specifikovat vaši další formu na víko přístrojové desky nebo formu na úložný prostor na palubní desku
Pokud vyvíjíte formu pro interiér automobilu, jako je forma na víko přístrojové desky nebo forma na úložný prostor v palubní desce, následující kroky snižují technické riziko a urychlují uvedení na trh:
Analýza toku formy a DFM: Poskytněte nám 3D data o vašem dílu. Provedeme analýzu toku formy a kompletní studii DFM, abychom definovali strategii vtoků, kanálů, chlazení a odvětrávání pro formu pro interiér vašeho automobilu, než se zavážeme k výrobě nástrojů.
Základní hodnota přesnosti forem BYD: Naše práce na této formě BYD dokazuje, že tolerance ±0,03 mm a texturování VDI/MT lze opakovaně dosáhnout na formě pro víko přístrojové desky nebo formě pro úložný prostor v palubní desce.
Validace forem pro automobilové interiéry: S 18 vstřikovacími stroji (80T–1600T) provádíme zkoušky T0–T3 a dodáváme 3D CMM data pro vaši formu pro uložení palubní desky, čímž zajišťujeme, že každá forma pro automobilový interiér splňuje rozměrové a montážní požadavky.
Dodávka formy pro uložení palubní desky na klíč: Obdržíte plně zdokumentovaný balíček forem pro uložení palubní desky se záznamy o analýze Moldflow, přesně tak, jak byla dodána pro formu BYD.
Výběrem partnera, který integruje analýzu Moldflow do každého projektu výroby forem pro interiér automobilu, získáte jistotu, že vaše forma na víko přístrojové desky nebo úložný prostor v palubní desce bude fungovat od prvního pokusu.
O formě JinYi
Společnost JinYi Mould, založená v roce 1998 se sídlem v Dongguanu v provincii Guangdong, provozuje více než 500 inženýrů dle normy ISO 9001. Specializujeme se na řešení forem pro automobilové interiéry, od analýzy Moldflow a DFM přes přesnou výrobu až po finální montáž. Tato forma BYD pro úložný prostor na palubní desce je přímým příkladem naší schopnosti dodávat vysoce přesné projekty forem pro víka přístrojové desky.
