V moderní výrobě plastů se složitost produktů neustále zvyšuje. Součásti často zahrnují podříznutí, boční prvky, tenké stěny a přísné tolerance. Výroba těchto dílů vyžaduje více než jen standardní nástroje – vyžaduje komplexní vstřikovací formu navrženou s ohledem na přesnost a spolehlivost.
Ve společnosti JINYI Mould se specializujeme na návrh a výrobu přesných vstřikovacích forem schopných zvládnout složité geometrie dílů a náročná výrobní prostředí. Kombinací pokročilého obrábění, technických znalostí a robustních konstrukcí forem pomáháme zákazníkům hladce přejít od prototypu k hromadné výrobě.
Tento článek zkoumá konstrukční principy vysoce přesné vstřikovací formy a na reálném příkladu nástrojů ilustruje, jak pokročilá konstrukce formy zajišťuje stabilní a efektivní výrobu.
Co definuje komplexní vstřikovací formu?
Složitá vstřikovací forma obvykle obsahuje několik funkčních systémů, které spolupracují na formování a uvolňování složitých plastových komponent.
Na rozdíl od jednoduchých forem tyto nástroje integrují několik pokročilých mechanismů, které umožňují lisování dílů s bočními otvory, vnitřními strukturami a podřezy.
Mezi typické vlastnosti patří:
| Funkce | Účel |
|---|---|
| Boční posuvníky | Uvolnění podřezání nebo bočních prvků |
| Hydraulické válce | Zajistěte kontrolovanou tažnou sílu jádra |
| Přesné dutiny | Zajistěte přesnou toleranci a kvalitu povrchu |
| Chladicí kanály | Řízení teploty a doby cyklu |
| Systémy s řízeným vyhazováním | Bezpečně odstraňte lisované díly |

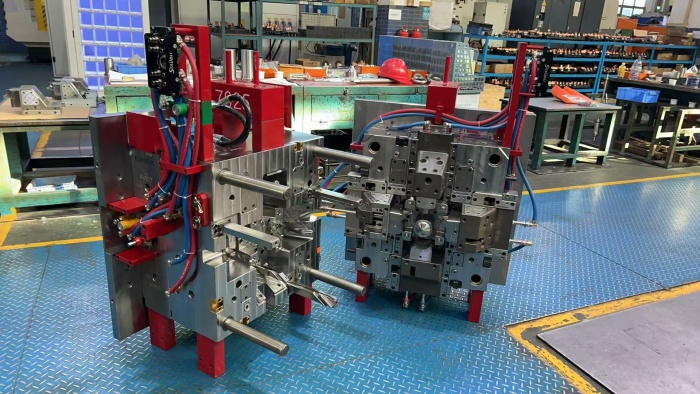

Níže uvedená forma je příkladem takového inženýrského řešení. Její konstrukce integruje několik bočních akcí a hydraulických řídicích systémů pro výrobu složitých plastových součástí s vysokou opakovatelností.
Tento typ výroby vstřikovacích forem vyžaduje pečlivé plánování během fáze návrhu, aby se zajistilo, že každý mechanismus bude během cyklu vstřikování fungovat synchronně.
Klíčové strukturální komponenty přesné vstřikovací formy
Systém bočního pohybu s více posuvníky
Mnoho plastových dílů obsahuje prvky, které brání přímému vyhození ze standardního směru otevírání formy.
Aby se tento problém vyřešil, inženýři implementují do konstrukce vstřikovací formy mechanismy s více posuvníky.
Tyto posuvníky se během otevírání formy pohybují do stran a před vyhozením dílu se zasouvají.
Mezi klíčové výhody patří:
Umožňuje složitou geometrii dílů
Zabraňuje poškození během uvolňování dílů
Zachovává rozměrovou přesnost
Snižuje potřebu sekundárního obrábění
Pro vysoce přesné výrobky, jako jsou automobilové kryty nebo průmyslové komponenty, jsou vícesměrové systémy často nezbytné.
Hydraulický mechanismus pro vytahování jádra
Pro velké formy nebo hluboké boční prvky poskytují hydraulické systémy pro vytahování jader spolehlivé řešení.
Hydraulické válce jsou integrovány do základny formy a pohánějí boční jádra nebo jezdce řízenou silou a časováním.
Mezi výhody hydraulických systémů patří:
Silné a stabilní ovládání
Nastavitelná délka zdvihu
Plynulé ovládání pohybu
Snížené mechanické opotřebení
Tyto systémy se běžně používají při výrobě přesných vstřikovacích forem, kde samotná mechanická řešení nemusí poskytnout dostatečnou sílu nebo stabilitu.
Dutiny přesných forem
Dutina a jádro jsou nejdůležitějšími částmi každé vstřikovací formy. Jejich přesnost přímo určuje kvalitu konečného výrobku.
Ve společnosti JINYI Mold se dutinové komponenty vyrábějí kombinací:
Vysokorychlostní CNC obrábění
EDM (elektroerozivní obrábění)
Přesné broušení
Leštící procesy
Díky tomu každá přesná vstřikovací forma dosahuje:
Vynikající povrchová úprava
Přísná rozměrová tolerance
Stabilní dlouhodobá produkce
Typické tolerance dutin pro vysoce přesné formy mohou dosáhnout±0,01 mm, v závislosti na aplikaci.
Optimalizovaný chladicí systém
Chlazení je jedním z nejdůležitějších aspektů konstrukce vstřikovacích forem, přesto je často podceňováno.
Efektivní uspořádání chlazení pomáhá udržovat rovnoměrnou teplotu formy, což přímo ovlivňuje:
Deformace produktu
Konzistence smrštění
Kvalita povrchu
Doba výrobního cyklu
Dobře navržený chladicí systém může zkrátit dobu lisovacího cyklu o20–40 %, což výrazně zlepšuje efektivitu výroby.
Inženýři ve společnosti JINYI Mold využívají simulační nástroje a praktické zkušenosti k optimalizaci umístění chladicího kanálu během procesu výroby vstřikovacích forem.
Typický výrobní cyklus vstřikovací formy
Pochopení lisovacího cyklu pomáhá ilustrovat, jak každý mechanismus uvnitř formy funguje společně.
Zjednodušený cyklus vstřikování plastů zahrnuje:
| Krok | Proces |
|---|---|
| 1 | Plíseň se zavírá |
| 2 | Do dutiny se vstříkne plastový materiál |
| 3 | Aplikovaný tlak na plnění a udržení |
| 4 | Fáze chlazení |
| 5 | Posuvníky se zasouvají nebo se pohybují hydraulická jádra |
| 6 | Forma se otevírá |
| 7 | Vyhazovací systém vytlačuje díl ven |
Každý krok musí proběhnout v přesném načasování, aby byla zajištěna plynulá výroba.
Jakákoli chyba v návrhu vstřikovací formy může vést k vadám, jako například:
Blikat
Krátké střely
Stopy po dřezu
Warpage
Obtížné vyhození
Technické aspekty při návrhu vstřikovacích forem
Návrh spolehlivé komplexní vstřikovací formy vyžaduje, aby inženýři zvážili řadu technických faktorů.
Geometrie součásti
Tvar plastové součásti určuje:
Umístění brány
Směr posuvníku
Návrh dělicí čáry
Metoda vyhazování
Složité geometrie často vyžadují pokročilé mechanismy forem.
Vlastnosti materiálu
Různé plasty se během vstřikování chovají odlišně.
Například:
| Materiál | Klíčové úvahy |
|---|---|
| ABS | Dobrá tekutost, ale je nutná kontrola smrštění |
| Počítač | Vysoká teplotní odolnost, ale vyšší vstřikovací tlak |
| Nylon | Vyšší smrštění a citlivost na vlhkost |
| TPE | Vyžaduje pečlivou regulaci teploty |
Výběr materiálu silně ovlivňuje proces výroby vstřikovacích forem.
Trvanlivost plísní
U forem pro hromadnou výrobu je trvanlivost klíčová.
Typická očekávaná životnost výroby:
| Typ formy | Očekávaná životnost |
|---|---|
| Prototypová forma | 10 000 – 50 000 výstřelů |
| Forma pro střední produkci | 100 000 – 500 000 výstřelů |
| Vysokoobjemová forma | Více než 1 000 000 záběrů |
Výběr správné oceli pro formy a procesu tepelného zpracování zaručuje dlouhou životnost nástroje.
Schopnosti společnosti JINYI Mold ve výrobě vstřikovacích forem
Díky dlouholetým zkušenostem s výrobou vstřikovacích forem poskytuje společnost JINYI Mould kompletní nástrojová řešení od návrhu až po výrobu.
Naše služby zahrnují:
✔ Návrh a konstrukce vstřikovacích forem
✔ Analýza toku formy (DFM a Moldflow)
✔ Výroba přesných forem
✔ Výroba plastových vstřikovacích forem
✔ Montáž produktu a sekundární operace
Naše formy se široce používají v průmyslových odvětvích, jako například:
Automobilové komponenty
Spotřební elektronika
Domácí spotřebiče
Průmyslové vybavení
Lékařské plastové díly
Kombinací inženýrských znalostí s pokročilým výrobním zařízením zajišťujeme, že každá přesná vstřikovací forma poskytuje spolehlivý výkon v hromadné výrobě.
Závěr
Dobře navržená komplexní vstřikovací forma je základem úspěšné výroby plastových výrobků.
Od víceskluzových mechanismů a hydraulických systémů až po přesné dutiny a optimalizované chlazení, každý detail konstrukce vstřikovací formy přispívá ke stabilitě výroby a kvalitě produktu.
Spolupráce se zkušeným partnerem ve výrobě vstřikovacích forem může výrazně snížit vývojová rizika a urychlit uvedení produktu na trh.
Pokud vyvíjíte nový plastový výrobek a potřebujete spolehlivého partnera pro výrobu nástrojů,Forma JINYIje připravena podpořit váš projekt od návrhu až po hromadnou výrobu.
