Výroba vstřikovacích forem hraje klíčovou roli ve vývoji moderních plastových výrobků a podporuje mnoho odvětví, která vyžadují vysoce přesné plastové komponenty. Vstřikováním se běžně vyrábějí automobilové díly, pouzdra spotřební elektroniky, zdravotnické prostředky a průmyslové plastové výrobky.
Dobře navržená vstřikovací forma zajišťuje stabilní výrobu, konzistentní kvalitu výrobků a efektivní výrobní cykly. Pochopením procesu výroby vstřikovacích forem mohou inženýři, produktoví konstruktéři a manažeři sourcingu snížit vývojová rizika a kontrolovat náklady na nástroje.
Výroba vstřikovacích forem obvykle zahrnuje několik fází. Celý proces zahrnuje analýzu návrhu výrobku, konstrukci formy, obrábění formy, montáž formy a zkoušky formy před zahájením hromadné výroby.
Návrh produktu a DFM analýza
První fáze výroby vstřikovacích forem začíná návrhem výrobku a analýzou DFM. DFM znamená Design for Manufacturing (návrh pro výrobu). Analýza DFM hodnotí, zda je návrh plastového výrobku vhodný pro výrobu vstřikovacími lismi.
Inženýři obvykle během DFM analýzy analyzují několik důležitých faktorů.
Rozložení tloušťky stěny
Návrh úhlu úkosu
Struktura žebra a nálitku
Výběr plastového materiálu
Potenciální podříznuté struktury
Správná DFM analýza pomáhá předcházet běžným problémům při vstřikování plastů, jako je deformace, propadliny a nerovnováha plnění. Optimalizace struktury výrobku před výrobou vstřikovací formy výrazně snižuje potřebu úprav nástrojů v pozdějších fázích výroby.
Výrobci vstřikovacích forem obvykle poskytují profesionální zprávy DFM (Design forem pro výrobu forem) před zahájením výroby forem. Včasná technická analýza zlepšuje efektivitu výroby a snižuje celkové náklady na výrobu vstřikovacích forem.
Konstrukce vstřikovacích forem
Po schválení návrhu výrobku pokračuje výroba vstřikovacích forem konstrukcí forem. Návrh formy určuje, jak plastový materiál proudí uvnitř dutiny formy a jak jsou vylisované díly z formy vyhazovány.
Návrh vstřikovací formy obvykle zahrnuje několik klíčových prvků.
Uspořádání dutiny a jádra
Návrh umístění brány
Struktura systému běhounů
Uspořádání chladicího kanálu
Návrh vyhazovacího systému
Profesionální návrh vstřikovací formy zajišťuje vyvážený tok plastu a efektivní chlazení formy. Vyvážený tok plastu snižuje vady vstřikování. Efektivní chlazení zkracuje dobu cyklu a zvyšuje efektivitu výroby.
Moderní společnosti vyrábějící vstřikovací formy používají pokročilý CAD software a nástroje pro simulaci proudění formy k optimalizaci návrhu formy. Simulace proudění formy předpovídá chování při plnění, svarové linie, vzduchové filtry a chladicí výkon ještě před zahájením výroby formy.

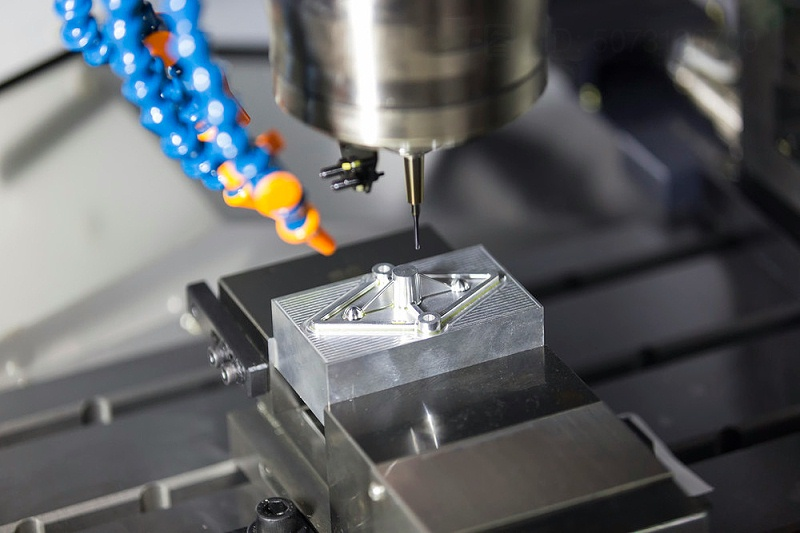

Obrábění forem a výroba součástí
Po potvrzení návrhu formy přechází proces výroby vstřikovací formy do fáze obrábění. Obrábění forem produkuje různé součásti forem s vysokou rozměrovou přesností.
Mezi přesné obráběcí procesy používané při výrobě vstřikovacích forem patří:
CNC frézování
EDM obrábění
Řezání drátu
Vrtání a řezání závitů
Broušení povrchu
Výroba vstřikovacích forem vyžaduje vysoce kvalitní ocelové materiály pro formy. Mezi běžné ocelové materiály pro formy patří ocel P20, ocel H13 a ocelová ocel S136. Různé materiály ocelových forem se vybírají v závislosti na plastových materiálech, požadavcích na povrch výrobku a objemu výroby.
Vysoce přesné obrábění zajišťuje, že součásti vstřikovacích forem splňují přísné požadavky na tolerance. Přesná kvalita obrábění přímo ovlivňuje výkon formy a kvalitu plastových dílů během výroby vstřikováním.
Montáž forem a povrchová úprava

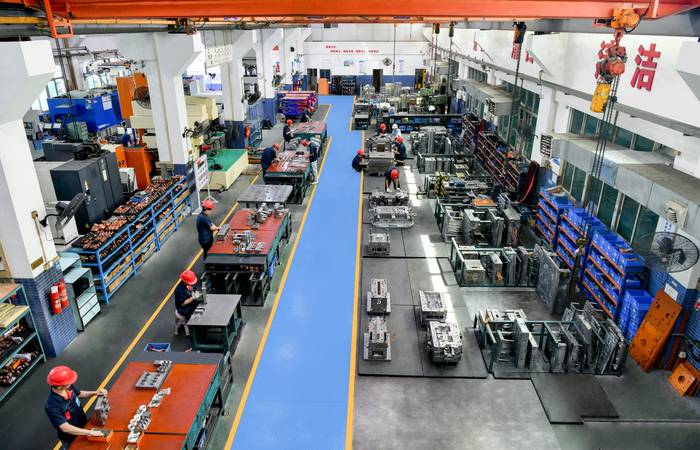

Po výrobě všech součástí formy začnou technici s montáží formy. Montáž formy kombinuje desky dutin, vložky jader, vyhazovací systémy, jezdce a chladicí komponenty do kompletní struktury vstřikovací formy.
Výroba vstřikovacích forem zahrnuje také několik procesů povrchové úpravy během montáže formy.
Leštění plísní
Texturování povrchu
Povrchová úprava
Leštění forem zlepšuje kvalitu povrchu plastových dílů. Vysoce lesklé plastové díly vyžadují zrcadlově leštěné povrchy forem. Texturované povrchy forem vytvářejí matný nebo vzorovaný vzhled plastových výrobků.
Správná montáž formy zajišťuje plynulý pohyb otevírání a zavírání formy během vstřikování plastů. Přesná montáž také zaručuje správné zarovnání mezi dutinou a jádrovými komponenty.
Zkouška forem a validace výroby
Než se projekty výroby vstřikovacích forem dostanou do hromadné výroby, musí se provést zkoušky forem. Zkoušky forem se obvykle provádějí na vstřikovacích lisech uvnitř továrny na výrobu forem.
Během fází zkoušek forem inženýři hodnotí několik výrobních parametrů.
Chování plastové výplně
Účinnost chlazení
Rovnováha teploty formy
Rozměry a tolerance součástí
Kvalita povrchu lisovaných dílů
Inženýři výroby vstřikovacích forem mohou během zkoušek forem upravovat parametry zpracování, jako je rychlost vstřikování, udržovací tlak, doba chlazení a teplota formy.
Výsledky zkoušek forem určují, zda kvalita výroby vstřikovacích forem splňuje výrobní požadavky. Úspěšné zkoušky forem potvrzují, že výroba vstřikovacích forem dosáhla stabilního výrobního výkonu.
Závěr
Výroba vstřikovacích forem je komplexní inženýrský proces, který kombinuje analýzu návrhu výrobku, konstrukci forem, přesné obrábění, montáž forem a validaci výroby.
Každá fáze výroby vstřikovacích forem přispívá ke stabilní produkci vstřikovacích forem a konzistentní kvalitě plastových dílů. Profesionální výroba vstřikovacích forem pomáhá firmám snižovat rizika spojená s nástroji, zkracovat vývojové cykly a zlepšovat efektivitu výroby.
Pochopení celého procesu výroby vstřikovacích forem pomáhá vývojářům produktů a manažerům sourcingu činit lepší rozhodnutí při výběru partnerů pro výrobu forem.
