Rozpis nákladů na vstřikovací formy: Co určuje cenu nástrojů

Zavedení

Vstřikování plastů je jednou z nejpoužívanějších výrobních metod pro výrobu plastových dílů v průmyslových odvětvích, jako je automobilový průmysl, spotřební elektronika, zdravotnické prostředky a průmyslová zařízení.

Společnosti, které začínají s vývojem plastových výrobků, jsou však často překvapeny velkými rozdíly v cenách vstřikovacích forem. Dvě formy určené pro podobné plastové díly mohou mít zcela odlišné ceny nástrojů.

Děje se to proto, že vstřikovací forma není jen kovový blok používaný k tvarování plastu. Je to precizně navržený systém určený pro provoz za vysokého tlaku, vysoké teploty a opakovaných výrobních cyklů.

Náklady na vstřikovací formy ovlivňuje několik technických faktorů, včetně:

• velikost a geometrie součásti
• výběr materiálu formy
• počet dutin
• požadavek na životnost formy
• procesy povrchové úpravy
• návrh systému běhounů

Pochopení těchto faktorů pomáhá inženýrům, produktovým návrhářům a manažerům sourcingu vyhodnocovat cenové nabídky nástrojů a činit lepší výrobní rozhodnutí.

1. Velikost dílu a složitost formy

Velikost dílu je jedním z nejzákladnějších faktorů ovlivňujících cenu vstřikovací formy.

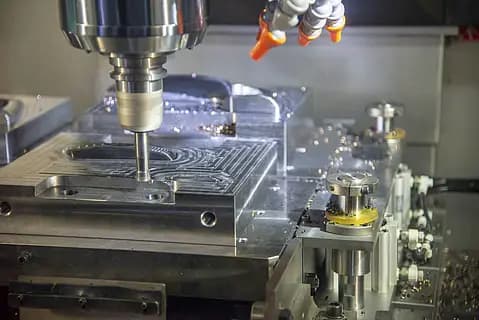

Větší plastové součásti vyžadují větší základny forem a silnější desky forem. Větší formy také vyžadují více oceli pro formy a delší dobu obrábění. Velké formy mohou navíc během výroby vyžadovat vstřikovací lisy s vyšší upínací silou.

Složitost součásti také hraje hlavní roli při určování ceny nástrojů.

Jednoduché plastové díly s přímočarou geometrií se snáze vyrábějí. Složité díly však často vyžadují další mechanismy formy k uvolnění dílu z dutiny formy.

Mezi běžné další komponenty formy patří:

• posuvníky pro boční otevírání
• zvedáky pro vnitřní podřezání
• skládací jádra pro složité geometrie
• odšroubovací mechanismy pro závitové díly

Každá další součást zvyšuje složitost návrhu formy, obrábění a montáže.

S rostoucí složitostí formy se zvyšují i ​​náklady na vstřikovací formu.

2. Výběr materiálu formy

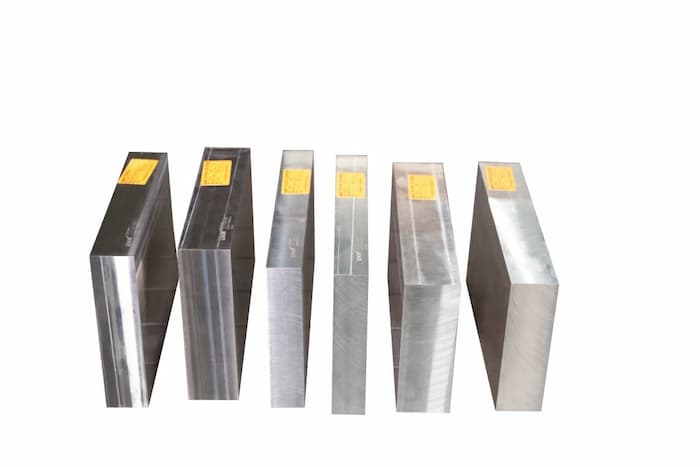

Volba oceli pro vstřikovací formy má přímý vliv na cenu a trvanlivost formy.

Vstřikovací formy musí odolávat vysokému tlaku a opakovaným vstřikovacím cyklům. Materiály forem proto musí mít dostatečnou tvrdost, odolnost proti opotřebení a tepelnou stabilitu.

Mezi běžné oceli pro formy patří:

•Ocel P20– široce používaný pro standardní výrobní formy
•Ocel H13– vhodné pro formy vyžadující vyšší tepelnou odolnost
•Nerezová ocel S136– používá se pro odolnost proti korozi a pro vysoce lesklé plastové výrobky

Levnější oceli pro formy jsou vhodné pro malosériovou výrobu nebo prototypové formy. Pro velkosériovou výrobu jsou často vyžadovány pevnější ocelové materiály, aby byla zajištěna stabilita formy.

Ačkoli oceli vyšší jakosti zvyšují náklady na nástroje, také prodlužují životnost forem a snižují nároky na údržbu během dlouhých výrobních sérií.

3. Počet dutin

Počet dutin ve formě určuje, kolik dílů se vyrobí během každého vstřikovacího cyklu.

Ajednodutinová formavyrobí jeden plastový díl za cyklus. Tyto formy se obvykle snáze navrhují a vyrábějí, což udržuje náklady na nástroje relativně nízké.

Mnoho výrobních projektů však vyžaduje vyšší efektivitu výroby. V těchto případech se výrobci mohou rozhodnoutvícedutinové formy.

Mezi příklady patří:

• Dvoudutinové formy
• Formy se 4 dutinami
• Formy s 8 dutinami

Vícedutinové formy umožňují výrobu několika plastových dílů současně, což výrazně zvyšuje efektivitu výroby.

Vícedutinové formy však vyžadují pokročilejší konstrukční řešení. Systém vtoků musí rovnoměrně rozdělovat roztavený plast do všech dutin. Inženýři musí pečlivě vyvážit délku toku, rozložení tlaku a chladicí podmínky.

Kvůli těmto dodatečným konstrukčním požadavkům mají vícedutinové formy obvykle vyšší náklady na nástroje.

4. Očekávaná životnost plísní

Očekávaná životnost formy je dalším důležitým faktorem ovlivňujícím cenu vstřikovací formy.

Různé výrobní projekty vyžadují různé objemy výroby. Některé formy jsou navrženy pro malé výrobní série, zatímco jiné musí podporovat velkovýrobu.

Mezi typické požadavky na životnost formy patří:

• 50 000 cyklů pro prototypové formy
• 300 000 cyklů pro středně objemovou výrobu
• 1 000 000 cyklů nebo více pro velkoobjemovou výrobu

Pro dosažení delší životnosti forem mohou výrobci použít:

• pevnější oceli pro formy
• pokročilé procesy tepelného zpracování
• technologie povrchového kalení

Tato vylepšení zvyšují trvanlivost formy, ale také zvyšují počáteční náklady na nástroje.

Formy navržené pro delší životnost však poskytují lepší stabilitu výroby a snižují náklady na údržbu během dlouhých výrobních sérií.

5. Požadavky na povrchovou úpravu

Požadavky na vzhled povrchu mohou také ovlivnit cenu vstřikovací formy.

Mnoho plastových výrobků vyžaduje vysoce kvalitní povrchovou úpravu. Například kryty spotřební elektroniky, součásti interiérů automobilů a domácí spotřebiče často vyžadují vizuálně atraktivní povrchy.

K dosažení těchto povrchových úprav mohou být vyžadovány další kroky zpracování forem, včetně:

• leštění do zrcadla
• EDM texturování povrchu
• chemické leptání

Zrcadlové leštění vyžaduje extrémně hladké povrchy dutin forem, což často vyžaduje zručnou ruční lešticí práci.

Texturované povrchy vyžadují specializované procesy, které vytvářejí vzory na dutině formy. Tyto vzory se poté přenášejí na plastový díl během vstřikování plastů.

Protože tyto dokončovací procesy vyžadují dodatečnou práci a čas obrábění, zvyšují celkové náklady na výrobu forem.

6. Návrh systému běhounů

Konstrukce systému vstřikovacích linek je dalším faktorem, který ovlivňuje cenu vstřikovací formy.

Systém vstřikovacích linek vede roztavený plast z trysky vstřikovacího lisu do dutin formy.

Ve vstřikovacích formách se používají dva běžné typy systémů vtoků.

Systém studeného vtoku

Formy se studeným vtokem používají k vedení plastu do dutin nevyhřívané kanály. Tyto formy jsou jednodušší a levnější na výrobu.

Systémy studeného vtoku však generují další plastový odpad, protože materiál vtoku musí být z každého výlisku odstraněn.

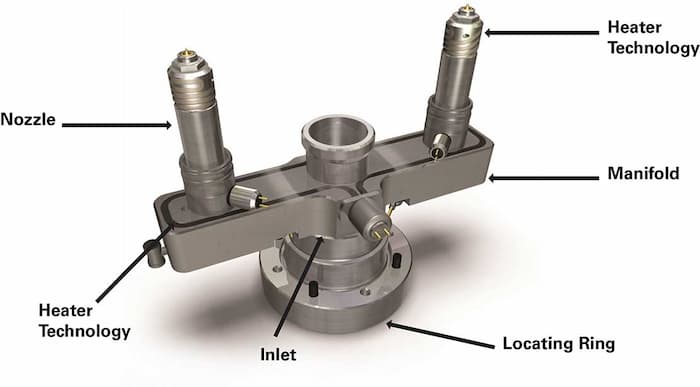

Systém horkých vtoků

Formy s horkým vtokem používají vyhřívané kanály k udržení roztaveného plastu během procesu vstřikování.

Mezi výhody systémů s horkými vtoky patří:

• snížený odpad materiálu
• zlepšená efektivita výroby
• lepší řízení procesů

Formy s horkými vtoky však vyžadují další komponenty, jako jsou ohřívače, regulátory teploty a specializované trysky. Tyto komponenty zvyšují jak složitost formy, tak i náklady na nástroje.

Závěr

Cena vstřikovací formy je určena řadou technických a výrobních faktorů. Na konečnou cenu nástrojů má vliv velikost dílu, složitost formy, výběr materiálu formy, počet dutin, požadavky na životnost formy, procesy povrchové úpravy a konstrukce systému vstřikovacích linek.

Pochopení těchto faktorů pomáhá výrobcům a vývojářům produktů lépe vyhodnocovat nabídky forem a plánovat výrobní strategie.

Přestože výroba vstřikovacích forem vyžaduje značné počáteční investice, dobře navržená forma zajišťuje stabilní výrobu, konzistentní kvalitu dílů a dlouhodobou efektivitu výroby.

Spolupráce se zkušenými inženýry a výrobci forem může pomoci optimalizovat návrh forem a zároveň vyvážit náklady na nástroje a výrobní výkon.
