Vstřikování plastů je jednou z nejúčinnějších a nejrozšířenějších metod hromadné výroby, zejména plastových dílů. Zajištění stability a konzistence v celém výrobním procesu je však klíčem k dosažení vysoce kvalitních a nákladově efektivních produktů. Tento článek zkoumá klíčové aspekty návrhu vstřikovacích forem, které přímo ovlivňují stabilitu výroby, včetně geometrie formy, výběru materiálu, návrhu chladicího systému a vyhazovacích systémů.
1.Geometrie formy a návrh dílů
Základem úspěšného procesu vstřikování plastů je správný návrh formy a geometrie dílu. To zajišťuje, že výlisky si zachovají rozměrovou přesnost a minimalizují vady.
Úhly úkosuDobře navržená forma musí mít dostatečné úhly úkosu, aby se usnadnilo uvolnění odlitku. To umožňuje plynulejší vyhazování a snižuje pravděpodobnost deformace nebo poškození dílu.
Tloušťka stěnyUdržování konzistentní tloušťky stěny v celém výlisku je zásadní. Změny tloušťky mohou vést k nerovnoměrnému chlazení a vnitřnímu pnutí, což může způsobit deformaci nebo propadliny. V ideálním případě by tloušťka stěny měla být jednotná a optimalizovaná na základě geometrie dílu.
Žebra a bossyŽebra a výstupky jsou základními prvky při konstrukci součásti, ale měly by být pečlivě navrženy, aby se předešlo oblastem s nadměrnou tloušťkou. Nerovnoměrné rozložení materiálu v těchto oblastech může způsobit nerovnováhu chlazení a prodloužit dobu cyklu.
2.Výběr materiálu
Volba materiálu pro formu i vyráběné díly hraje významnou roli v celkové stabilitě procesu vstřikování plastů. Výběr materiálů s vhodnými vlastnostmi zajišťuje optimální výkon a minimální problémy během výroby.
Materiály foremMateriál použitý pro samotnou formu musí být odolný a odolný proti opotřebení. Mezi běžně používané materiály pro formy patří vysoce kvalitní ocelové slitiny, jako je H13, které nabízejí vynikající odolnost vůči teplu a opotřebení během lisovacího cyklu.
Materiály součástíPryskyřice zvolená pro lisované díly musí odpovídat specifickým požadavkům produktu, s přihlédnutím k faktorům, jako je teplotní tolerance, míra smrštění a viskozita. Mezi oblíbené volby patří ABS, PC a polypropylen, v závislosti na funkčních požadavcích dílu.
3.Návrh chladicího systému
Chladicí systém uvnitř formy hraje klíčovou roli v udržování stability výroby. Efektivní chlazení zajišťuje rovnoměrné chlazení výlisků, což pomáhá předcházet deformacím a rozměrovým nesrovnalostem.

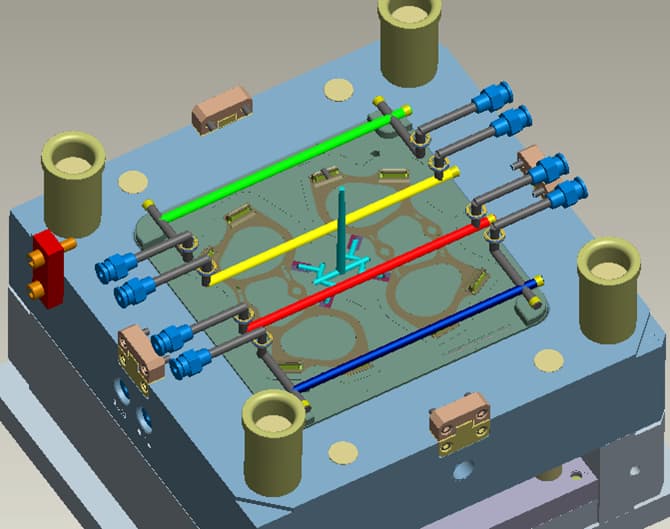

Umístění chladicího kanáluSprávné umístění chladicích kanálů v blízkosti dutiny formy zajišťuje rovnoměrné chlazení. Použitím pokročilých technik, jako je konformní chlazení, které sleduje obrysy formy, mohou výrobci optimalizovat doby chlazení a zlepšit kvalitu dílů.
Optimalizace doby chlazeníDoba chlazení je jedním z nejvýznamnějších faktorů ovlivňujících dobu cyklu. Efektivní chladicí systémy mohou zkrátit dobu chlazení, a tím zvýšit celkovou efektivitu výroby.
4.Odvětrávání a řízení proudění vzduchu
Účinné odvětrávání je zásadní pro plynulé vstřikování roztaveného materiálu do formy. Správné odvětrávání zabraňuje zachycení vzduchu uvnitř formy, což by jinak mohlo vést k vadám, jako jsou neúplné díly, dutiny nebo povrchové vady.
Místa odvětráváníVětrací otvory se obvykle umisťují v oblastech, kde se během vstřikování pravděpodobně hromadí vzduch. Obvykle se nacházejí v nejvzdálenějších bodech od vstřikovacího otvoru, což umožňuje únik vzduchu bez bránění toku materiálu.
Velikost odvětráváníVelikost větracích otvorů by měla být minimální (průměr přibližně 0,02 až 0,04 mm), aby se zabránilo úniku materiálu a zároveň aby vzduch mohl efektivně unikat.
5.Návrh vyhazovacího systému
Efektivní vyhazovací systém je nezbytný pro zajištění toho, aby byly výlisky z formy vyjmuty bez poškození. Správně navržené vyhazovací systémy zabraňují deformaci dílů a zkracují dobu cyklu.

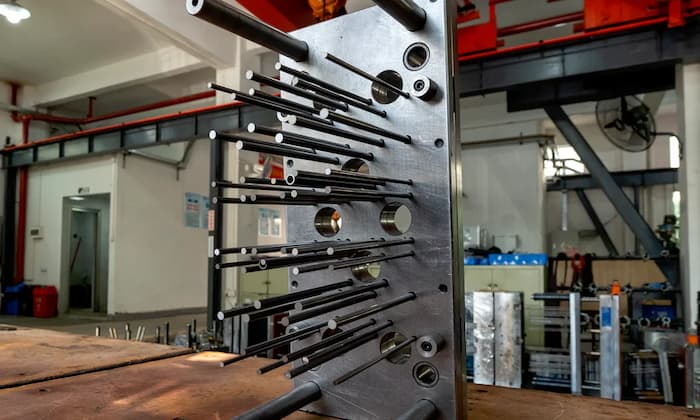

Vyhazovací kolíkyVyhazovací kolíky se používají k vytlačování dílu z formy a jejich umístění musí být optimalizováno tak, aby se při vyhazování rovnoměrně aplikovala síla. Nerovnoměrné umístění kolíků může vést k deformaci dílu nebo k neúplnému vyhození.
Vyhazovací sílaSíla potřebná k vyhození dílu by měla být kalibrována, aby se zabránilo jak nadměrné síle (která může způsobit poškození dílu), tak nedostatečné síle (která může způsobit uvíznutí dílu ve formě). Vyvážení vyhozovací síly je nezbytné jak pro kvalitu dílu, tak pro efektivitu výroby.
6.Tolerance a úvahy o dělicích liniích
Přesnost je při návrhu forem klíčová, protože i ta nejmenší odchylka od zamýšleného návrhu může vést k vadám. Řízení dělicí linie, oblasti, kde se obě poloviny formy setkávají, a kontrola tolerancí zajišťuje, že finální díly splňují konstrukční specifikace.
Umístění dělicí čáryDělicí čára by měla být umístěna v oblasti, která minimalizuje její dopad na vzhled nebo funkčnost součásti. V ideálním případě by měla být umístěna mimo viditelné nebo funkční povrchy, aby se předešlo vadám.
Řízení toleranceV průběhu celého procesu návrhu a výroby formy je nutné pečlivě řídit přesné tolerance. Forma, která tyto tolerance konzistentně splňuje, je klíčem k zajištění kvality a stability dílů v průběhu času.
7.Údržba a trvanlivost forem
Aby byla zachována stabilita během dlouhých výrobních sérií, musí být forma schopna odolat namáhání z nepřetržitého používání. Pravidelná údržba a monitorování zajišťují, že formy nadále fungují optimálně.
Odolnost proti opotřebeníVysoce kvalitní formy jsou navrženy tak, aby odolávaly opotřebení, zejména v oblastech s vysokým třením, jako jsou vtokové otvory a vyhazovací kolíky. Povrchové úpravy, jako je nitridace, mohou dále prodloužit životnost formy.
Běžná údržbaPravidelné kontroly a údržba pomáhají identifikovat opotřebení nebo poškození dříve, než ovlivní kvalitu dílu. Preventivní opatření, jako je čištění chladicích kanálů a kontrola vyhazovacích kolíků, snižují riziko selhání formy.
Závěr
Začlenění těchto kritických aspektů do návrhu vstřikovacích forem je nezbytné pro dosažení stability v hromadné výrobě. Geometrie formy, výběr materiálu, návrh chladicího systému, odvětrávání, vyhazovací systémy a údržba formy – to vše spolupracuje na zajištění toho, aby proces vstřikování byl efektivní, nákladově efektivní a konzistentně produkoval vysoce kvalitní díly.
Zaměřením se na tyto prvky mohou výrobci snížit počet vad, minimalizovat prostoje a zvýšit efektivitu výroby – a v konečném důsledku tak dosáhnout dlouhodobého úspěchu v hromadné výrobě.
