Proč se okrajové dutiny u vícedutinových vstřikovacích forem ohýbají (případová studie PEEK)
Řešení skryté nerovnováhy ve vysoce přesném lisování
U vysoce přesného vstřikování plastů nejsou některé vady způsobeny špatným zpracováním, ale skrytými nerovnováhami, které lze snadno přehlédnout.
To platí zejména při výroběVstřikované díly PEEKnebo jinéplastové díly pro inženýrství, kde se chování materiálu stává mnohem citlivějším na teplotu, tlak a podmínky proudění.
Běžným příkladem je oplechování hran dutin u forem s více dutinami.

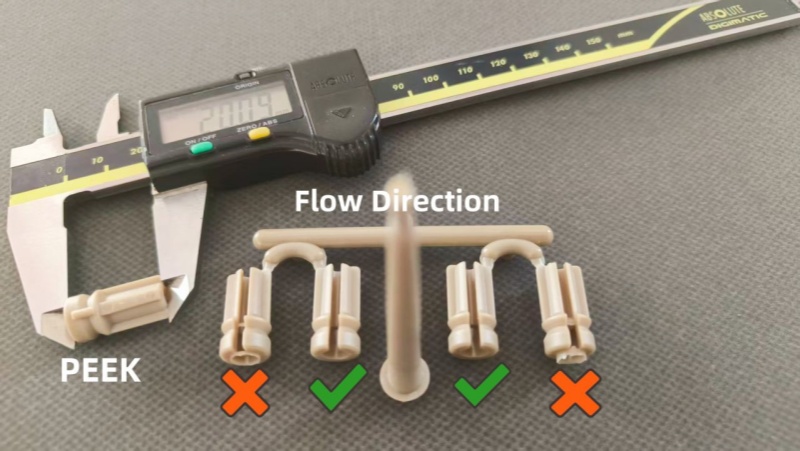

Konstrukce se jeví dokonale symetricky. Uspořádání vtoků je vyvážené. Procesní parametry jsou stabilní. Přesto se během výroby objevuje záhadný vzorec: střední dutiny vytvářejí bezchybné díly, zatímco okrajové dutiny konzistentně vykazují otřepy podél dělicí linie.
Na první pohled to vypadá jako typickývada vstřikovacího litíZvýšení upínací síly nebo úprava teploty se jeví jako logické řešení. Pokud však tato nastavení selžou, je zřejmé, že skutečný problém leží hlouběji – v interakci mezi chováním proudění a strukturou formy.
Když „vyvážený design“ není skutečně vyvážený
Teoreticky by geometricky vyvážený systém oběžných kol měl zajistit rovnoměrný tok do každé dutiny. V praxi, zejména ve složitýchvícedutinová vstřikovací formaV systémech se tento předpoklad často selhává.
Vysoce výkonné materiály jako PEEK, PPS a LCP vykazují silné nenewtonovské chování, což znamená, že jejich viskozita se významně mění za různých smykových a teplotních podmínek. V důsledku toho se dvě dráhy proudění, které mají identickou geometrii, mohou během skutečného vstřikování chovat velmi odlišně.
Tato mezera mezi designem a realitou je jednou z klíčových výzev moderníhonávrh vstřikovací formy pro plasty.
Úloha reologické nerovnováhy
Jak roztavený polymer proudí systémem vtoků, působí na něj smykové síly, které generují teplo. Tento efekt smykového ohřevu může zvýšit lokální teplotu taveniny o 10–30 °C, než materiál dosáhne vtoku.
U materiálů, jako je PEEK, může i malé zvýšení teploty výrazně snížit viskozitu, čímž se tavenina stane tekutější a obtížněji ovladatelnou.
V mnohavysokoteplotní plastová formaV různých aplikacích tavenina dosahující vnějších dutin zažívá mírně odlišné smykové podmínky ve srovnání se středem. To má za následek vstup teplejšího proudu s nižší viskozitou do těchto dutin, což zvyšuje pravděpodobnost úniku materiálu mikroskopickými mezerami na dělicí linii.
I mezera o velikosti 0,005 mm může vést k viditelnému záblesku.
Zároveň nižší viskozita nemusí nutně znamenat nižší tlak. Snadnější tok může ve skutečnosti vytvářet lokalizované tlakové špičky, které někdy vedou k nadměrnému zaplnění okrajových dutin, zatímco střední dutiny se stále normálně plní. Tato nerovnováha dále zvyšuje riziko přetlaku.
Strukturální deformace a efekt „mikromezer“
Chování materiálu samo o sobě problém nevysvětluje. Stejně důležitá je strukturální odezva formy pod tlakem.
Během vstřikování plastů – zejména u vysoce výkonných pryskyřic – může tlak v dutině překročit 140 MPa. Za těchto podmínek se i robustní forma chová spíše jako elastický systém než jako dokonale tuhá struktura.
Střední oblast formy je obvykle dobře podepřena, zatímco vnější oblasti jsou blíže k nepodepřeným okrajům. To vytváří konzolový efekt, kdy se desky formy mohou při zatížení mírně prohnout.
Ačkoli je toto vychýlení často pouze 10–30 mikronů, stačí k vytvoření dočasné mezery na dělicí linii. U vysoce tekutých materiálů tato mezera umožňuje únik taveniny, což vede k přetečení, které nelze eliminovat pouze úpravami procesu.
Proto problémy, jako je blikání, nesouvisí jen s procesem, ale jsou také hluboce spjaty s...vysoce přesná formakonstrukční návrh.
Proč selhávají úpravy metodou pokus-omyl
Při výskytu otřepů je prvním instinktem často úprava parametrů stroje. Zvýšení upínací síly, snížení rychlosti vstřikování nebo snížení teploty taveniny může přinést dočasné zlepšení, ale tyto přístupy zřídka řeší hlavní příčinu.
Ve skutečnosti často s sebou nesou nová rizika. Nadměrná upínací síla může vést k nerovnoměrnému rozložení napětí a urychlenému opotřebení formy. Nižší rychlosti vstřikování mohou způsobit krátké vstřiky nebo povrchové vady. Nižší teploty taveniny mohou zvýšit vnitřní napětí a ohrozit rozměrovou stabilitu.
Bez pochopení základní nerovnováhy se metoda pokus-omyl stává neefektivní a nákladnou.
Přístup k inženýrství řízenému daty
Řešení oplechování okrajových dutin vyžaduje přechod od reaktivních úprav k systematičtějšímu inženýrskému přístupu.
Ve společnosti JINYI Mold se zaměřujeme na identifikaci těchto rizik již během fáze návrhu, nikoli během výroby.
Používámeanalýza toku formyvyhodnotit rozložení teploty, smykové rychlosti a tlakovou rovnováhu v systému oběžných kol. To nám umožňuje jemně doladit rozměry oběžných kol a dosáhnout skutečné rovnováhy proudění – nejen geometrické symetrie.
Zároveň provádíme strukturální analýzu, abychom předpověděli, jak se forma deformuje za reálných vstřikovacích podmínek. Optimalizací umístění podpěrných sloupků a vyztužením kritických oblastí můžeme minimalizovat průhyb a zabránit vzniku mikromezer.
Pro náročné aplikace, zejména ty zahrnujícípřesné plastové komponentyLze také použít strategie pro řízení teploty. Úprava rozložení chlazení nebo řízení rozložení teploty mezi dutinami pomáhá stabilizovat viskozitu a snižovat riziko šlehání, aniž by byla ohrožena kvalita dílu.
Závěr: Propojení designu a reality
Oplechování okraje dutiny není náhodná vada. Je to signál, že návrh formy plně nezohlednil kombinované účinky chování materiálu, teplotních změn a strukturální deformace.
Překlenutí propasti mezi teoretickým návrhem a reálným výkonem vyžaduje více než jen úpravu parametrů. Vyžaduje hlubší pochopení toho, jak materiály tečou a jak formy reagují pod tlakem.
Přijetím přístupu založeného na datech mohou výrobci dosáhnout stabilnější výroby, snížit počet vad a zajistit konzistentní kvalitu ve složitých lisovacích aplikacích.
