Průvodce návrhem vstřikovacích forem pro plastové díly
Návrh vstřikovací formy hraje klíčovou roli v moderní výrobě plastových výrobků. Dobře navržená vstřikovací forma určuje, zda lze plastové díly vyrábět efektivně, konzistentně a s požadovanou rozměrovou přesností.
V mnoha výrobních projektech nejsou problémy s kvalitou výrobků způsobeny samotným vstřikovacím lisem, ale špatnými rozhodnutími o návrhu formy učiněnými v rané fázi vývoje. Nesprávná tloušťka stěny, nesprávné umístění vtoků nebo neefektivní uspořádání chlazení mohou vést k vážným problémům ve výrobě, jakmile začne hromadná výroba.
Běžné vady, jako je deformace, propadliny, svarové linie nebo rozměrová nestabilita, jsou často spíše výsledkem konstrukčních problémů než problémů s materiálem nebo strojem.
Pro inženýry, produktové konstruktéry a manažery nákupu je pochopení klíčových principů návrhu vstřikovacích forem zásadní. Správně navržená forma zlepšuje stabilitu výroby, snižuje výrobní náklady a zajišťuje konzistentní kvalitu výrobků po dlouhou dobu.
Tato příručka vysvětluje nejdůležitější faktory, které by inženýři měli zvážit při navrhování vstřikovacích forem pro plastové díly.
1. Začněte s návrhem správné tloušťky stěny
Tloušťka stěny je jedním z nejzákladnějších faktorů při návrhu plastových dílů a vstřikovacích forem. Rovnoměrná tloušťka stěny umožňuje plynulý tok roztaveného plastu dutinou formy a zajišťuje konzistentní chlazení během procesu vstřikování.
Pokud se tloušťka stěny plastového dílu výrazně liší, různé oblasti dílu chladnou různou rychlostí. Toto nerovnoměrné chlazení vytváří vnitřní pnutí v plastové struktuře. V důsledku toho se hotový díl může deformovat, nerovnoměrně smršťovat nebo ztrácet rozměrovou přesnost.
Z tohoto důvodu se zkušení konstruktéři forem snaží udržovat konzistentní tloušťku stěny v celém návrhu výrobku, kdykoli je to možné.
V situacích, kdy se nelze vyhnout změnám tloušťky, se doporučují postupné přechody mezi silnými a tenkými profily. Náhlé změny tloušťky mohou přerušit plastický tok a způsobit vady, jako jsou propadliny nebo vnitřní dutiny.
Výběr materiálu také ovlivňuje návrh tloušťky stěny. Různé plastové materiály mají různé vlastnosti toku a chování při chlazení. Inženýři musí před stanovením optimálních hodnot tloušťky vyhodnotit vlastnosti toku taveniny materiálu.
Udržováním správného rozložení tloušťky stěn mohou inženýři zlepšit pevnost výrobku, snížit vady tvarování a zvýšit celkovou stabilitu výroby.
2. Pro snadné uvolnění formy použijte správné úhly úkosu

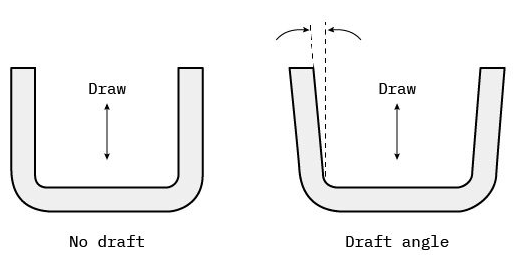

Úhly zkosení jsou dalším kritickým prvkem při konstrukci vstřikovacích forem. Úhel zkosení je mírné zkosení aplikované na svislé stěny plastového dílu, aby bylo možné díl po ochlazení snadno vyjmout z dutiny formy.
Bez dostatečných úhlů úkosu se mohou výlisky během fáze vyhazování přilepit k povrchu formy. To může způsobit poškrábání povrchu, deformaci nebo dokonce poškození samotné formy.
Ve většině aplikací vstřikování plastů se běžně doporučují úhly sklonu mezi 1° a 3°.
Optimální úhel náklonu však závisí na několika faktorech, včetně:
• Povrchová textura
• Vlastnosti plastových materiálů
• Hloubka dílu
• Povrchová úprava formy
Díly s texturovanými nebo vzorovanými povrchy obecně vyžadují větší úhly úkosu, protože textura zvyšuje tření mezi dílem a formou.
Hluboké plastové součásti mohou také vyžadovat větší úhly úhlu, aby bylo zajištěno plynulé vyhazování.
Zajištění správných úhlů úkosu nejen chrání formu před poškozením, ale také zlepšuje efektivitu výroby tím, že umožňuje rychlé a konzistentní uvolňování odlitků během každého lisovacího cyklu.
3. Optimalizace umístění brány pro vyvážený tok materiálu
Konstrukce vtoku určuje, jak roztavený plast vstupuje do dutiny formy a vyplňuje celou geometrii dílu. Umístění vtoku přímo ovlivňuje vzorce proudění, rozložení vnitřního napětí n a vizuální vzhled konečného plastového výrobku.
Nesprávné umístění brány může vést k několika běžným vadám lišt, jako například:
• Svařovací linky
• Vzduchové lapače
• Značky toku
• Nerovnoměrné rozložení materiálu
Tyto problémy mohou oslabit strukturální pevnost plastových dílů nebo snížit estetiku výrobku.
Během návrhu vstřikovací formy inženýři pečlivě vyhodnocují umístění vtoků, aby zajistili rovnoměrné plnění dutiny formy. V mnoha projektech se k analýze proudění roztaveného plastu systémem formy používá software pro simulaci proudění formy.
Analýza toku formy pomáhá inženýrům předvídat potenciální problémy ještě před výrobou formy. To snižuje vývojová rizika a zabraňuje nákladným úpravám návrhu v pozdějších fázích projektu.

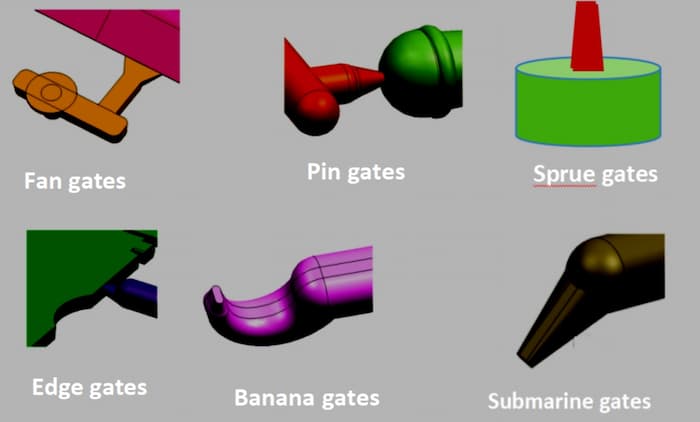

Důležitý je také výběr typu brány. Mezi běžné typy bran patří:
• Okrajová brána
• Čepová brána
• Podmořská brána
• Systémy horkých vtoků
Každý typ brány má své výhody v závislosti na geometrii dílu a výrobních požadavcích.
Dobře navržený systém vstřikování zajišťuje stabilní plnění, snižuje vnitřní pnutí a zlepšuje celkovou kvalitu produktu.
4. Navrhněte efektivní chladicí kanály
Návrh chladicího systému má zásadní vliv jak na efektivitu výroby, tak na kvalitu výrobků při vstřikování plastů.
Ve většině cyklů vstřikování plastů tvoří chlazení velkou část celkového výrobního času. Efektivní konstrukce chlazení může výrazně zkrátit dobu cyklu a zvýšit produktivitu výroby.
Chladicí kanály jsou obvykle navrženy uvnitř desek formy, aby cirkulovaly chladicí vodu a odváděly teplo z roztaveného plastu během procesu vstřikování.
Pokud jsou chladicí kanály špatně umístěny nebo nerovnoměrně rozloženy, některé oblasti formy mohou zůstat teplejší než jiné. Toto nerovnoměrné rozložení teploty způsobuje nekonzistentní smršťování během chlazení, což může vést k deformaci dílu nebo rozměrovým změnám.
Inženýři musí pečlivě navrhnout chladicí kanály, aby zajistili rovnoměrný odvod tepla v celé dutině formy.
V komplexních formách lze pro zlepšení tepelné účinnosti použít pokročilé technologie chlazení, jako je konformní chlazení.
Správný návrh chladicího systému nabízí několik výhod:
• Zkrácená doba cyklu
• Zlepšená rozměrová stabilita
• Nižší výrobní náklady
• Konzistentnější kvalita produktů
Účinnost chlazení je proto jedním z nejdůležitějších faktorů při návrhu vstřikovacích forem.
5. Zajistěte správnou strukturu formy a návrh součástek
Návrh vstřikovací formy zahrnuje také konfiguraci vnitřní struktury formy a výběr vhodných komponentů formy.
Mezi typické součásti formy patří:
• Vložky do jádra a dutin
• Vyhazovací systémy
• Vodicí sloupky a pouzdra
• Systémy kolejnic
• Chladicí kanály
Každá součástka musí být přesně navržena, aby byla zajištěna přesná tvorba plastových dílů a plynulý chod formy.
Například vyhazovací systém musí vyvíjet rovnoměrnou sílu, aby uvolnil plastový díl z formy, aniž by došlo k poškození výrobku. Špatná konstrukce vyhazovače může způsobit deformaci nebo viditelné stopy po vyhazovači na hotovém dílu.
Zarovnávací komponenty, jako například vodicí kolíky, zajišťují, že se obě poloviny formy během každého lisovacího cyklu přesně uzavřou. Nesprávné zarovnání může vést k otřepům nebo rozměrovým chybám.
Inženýři musí při navrhování struktur forem zohlednit také dlouhodobou trvanlivost. Vstřikovací formy často pracují stovky tisíc nebo dokonce miliony cyklů.
Použití vysoce kvalitních materiálů pro formy a robustní konstrukční řešení pomáhá prodloužit životnost forem a snížit požadavky na údržbu.
Dobře navržená konstrukce formy zlepšuje spolehlivost nástrojů a zajišťuje stabilní hromadnou výrobu po dlouhou dobu.
Závěr
Návrh vstřikovací formy je kritickou konstrukční fází, která přímo určuje úspěch výroby plastových výrobků. Pečlivé zvážení konstrukčních faktorů, jako je tloušťka stěny, úhly úkosu, umístění vtoku a uspořádání chladicího kanálu, může výrazně zlepšit výkon vstřikování.
Správně navržená vstřikovací forma zajišťuje stabilní výrobu, konzistentní kvalitu výrobků a efektivní výrobní cykly.
Pro společnosti vyvíjející plastové komponenty pomáhá investování času a odborných znalostí do návrhu vstřikovacích forem snižovat výrobní rizika, kontrolovat výrobní náklady a dosahovat spolehlivé velkovýroby.
Pochopení těchto konstrukčních principů umožňuje inženýrům a vývojářům produktů vytvářet formy, které poskytují jak výkon, tak dlouhodobou efektivitu výroby.
