Typický časový harmonogram projektu formy – od RFQ po zkušební verzi T1

Proč je důležité porozumět časové ose plísní

Při zahájení nového projektu je jednou z prvních otázek, které si zákazníci kladou:

„Jaká je dodací lhůta formy?“

Spolehlivá odpověď však vyžaduje pochopení celéhočasová osa vstřikovací formy, ne jen hrubý odhad.

Dobře spravovanýčasová osa projektu formyvám pomůže:

• Naplánujte si uvedení produktu na trh s jistotou

• Vyhněte se nákladným zpožděním a přepracování

• Zhodnoťte, zda je dodavatel skutečně zkušený

Ve skutečnosti zpoždění zřídkakdy pramení ze samotného obrábění – vznikají ze špatného plánování v raných fázíchproces vstřikování do formy.

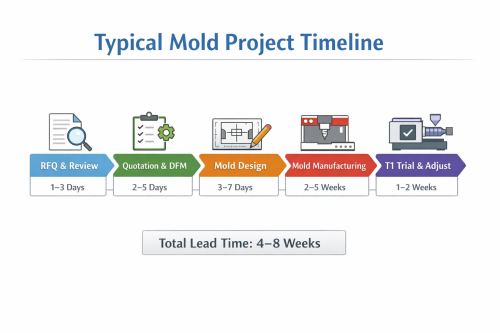

Přehled: Typická časová osa plísní v kostce

Níže je uveden obecný přehled standardučasová osa procesu výroby forem:

👉Celková typická dodací lhůta formy: 4–8 týdnů

1. RFQ a technické posouzení – základ všeho

Každý úspěšnýproces výroby foremzačíná správnou fází RFQ.

V tomto bodě:

• 3D soubory (STEP/IGES) jsou zkontrolovány

• Kontrolují se podřezy, tloušťka stěny a úhly úkosu

• Potenciální rizika jsou identifikována včas

👉 Mnoho zpoždění včasová osa vstřikovací formyvznikají zde – pokud problémy nejsou včas identifikovány.

2. Cenová nabídka a DFM – kde jsou definovány náklady a rizika

Tato fáze je často podceňována, ale má zásadní vliv jak na náklady, tak idodací lhůta formy.

Správná zpráva DFM by měla obsahovat:

• Návrh umístění brány

• Definice dělicí čáry

• Metoda vyhazování

• Potenciální rizika deformace

👉 Silný DFM může snížit počet iterací zkušebních procesů a stabilizovat celý procesčasová osa projektu formy.

3. Návrh formy – nejdůležitější fáze rozhodování

Jakmile je objednávka potvrzena, začíná detailní návrh formy.

To zahrnuje:

• Rozložení jádra a dutiny

• Návrh chladicího kanálu

• Systém vtoků (horký nebo studený)

• Posuvné/zvedací mechanismy

💡 Důležitá informace:
Chyby v návrhu v této fázi jsounejdražší na pozdější opravu.

Proto zkušení dodavatelé investují více času – aby zkrátili celkovouproces vstřikování do formy.

4. Výroba forem – nejdelší fáze

Toto je časově nejnáročnější částproces výroby forem, kde se forma stává fyzickým nástrojem.

Klíčové zapojené procesy:

👉 Složitost produktu přímo ovlivňuje tuto fázi a celkovýdodací lhůta formy.

5. Montáž formy a vnitřní kontrola

Jakmile jsou všechny komponenty připraveny:

• Forma je sestavena

• Kontroluje se zarovnání a usazení

• Pohyb posuvníků/zvedáků je testován

Tato fáze zajišťuje, že forma je připravena k prvnímu pokusu bez větších rizik.

👉 Vynechání detailů zde často vede ke zpožděnímčasová osa vstřikovací formyběhem soudního řízení.

6. Zkušební verze T1 – První skutečná validace

Studie T1 je klíčovým milníkem včasová osa projektu formy.

V této fázi:

• První vzorky jsou vyrobeny

• Provádí se rozměrová kontrola

• Povrchové vady jsou vyhodnoceny

Typické kontroly:

👉 Jen velmi málo forem je v T1 perfektních – obvykle je nutná optimalizace.

7. Optimalizace a další pokusy (T2, T3)

Pokud se zjistí problémy:

• Ocel pro formy může být upravena

• Chlazení by se mohlo zlepšit

• Upravené procesní parametry

👉 Tato fáze může prodloužitdodací lhůta formy, zejména pokud byla včasná DFM nedostatečná.

Co ve skutečnosti zpožďuje časový harmonogram projektu výroby plísní?

I s jasnýmčasová osa vstřikovací formy, stále může docházet ke zpožděním.

Časté příčiny:

• Neúplný nebo nejasný design produktu

• Pozdní změny designu od zákazníka

• Špatná DFM analýza

• Složité struktury forem (více posuvníků, zvedáků)

• Komunikační zpoždění mezi týmy

👉 Ve většině případů jsou zpožděnínezpůsobeno obráběním – ale rozhodováním.

Jak zkrátit dodací lhůtu formy (praktické tipy)

Pokud chcete snížit svédodací lhůta formy, zaměřte se na tyto:

• Poskytněte kompletní 3D data od začátku

• Rychlé potvrzení DFM

• Vyhněte se změnám návrhu v pozdní fázi

• Vyberte si dodavatele s vlastními kapacitami

• Zajistěte rychlou komunikaci

Závěr: Řízená časová osa je spolehlivá časová osa

Úspěšnýčasová osa vstřikovací formyNejde jen o rychlost – jde o kontrolu, zkušenosti a komunikaci.

NaJINYI MOLD, zaměřujeme se na:

• Přesnost DFM v rané fázi

• Strukturovaný pracovní postup návrhu forem

• Stabilní a transparentníproces výroby forem

To zajišťuje každýčasová osa projektu formyje předvídatelný, efektivní a v souladu s vašimi výrobními cíli.
